Szénacél kovácsolt hüvelyek/henger Gyártók

Átfogó ipari útmutató: Kovácsolt hüvelyek és szénacél hengerek

Termék áttekintése

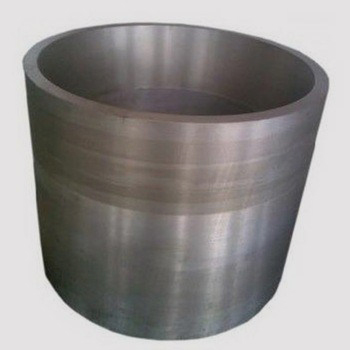

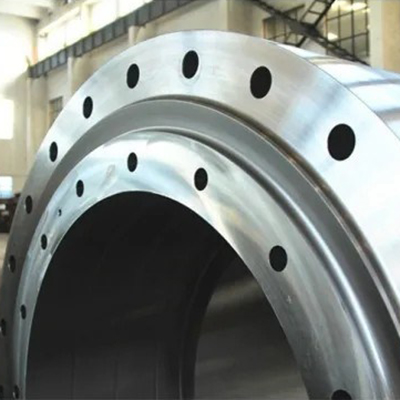

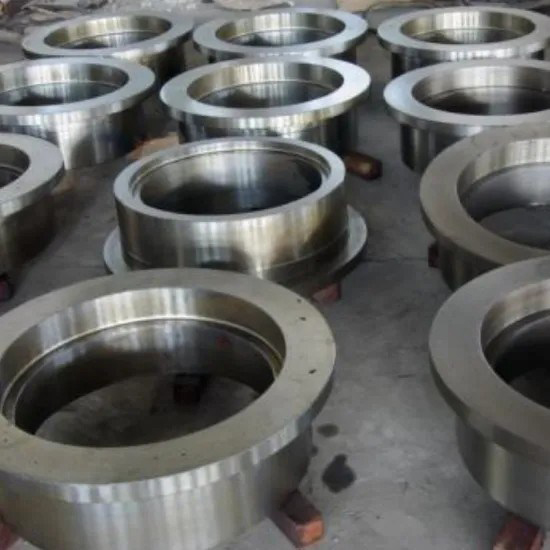

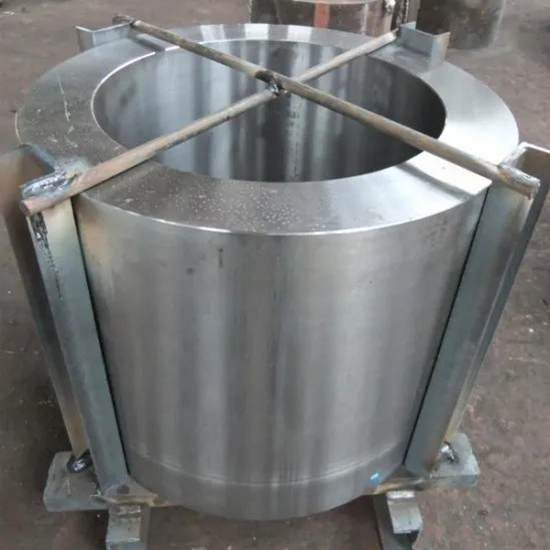

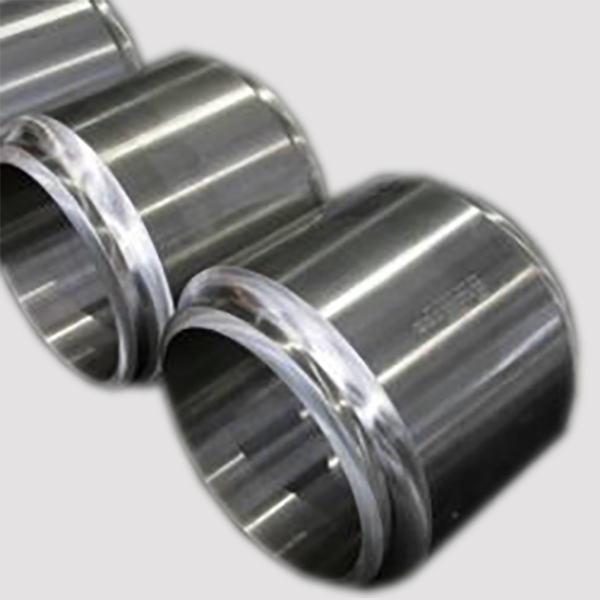

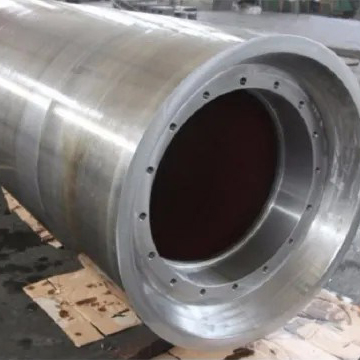

Kovácsolt ujjak kovácsolási eljárással előállított, nagy szilárdságú hengeres alkatrészek, amelyeket elsősvagyban szénacél hengerek gyártásához használnak. A castinghoz képest kovácsolt ujjak kiváló mechanikai tulajdonságokkal, sűrű belső szerkezettel és kivételes kopásállósággal rendelkeznek. Kritikus elemei a hidraulikus rendszereknek, nyomástartó edényeknek, petrolkémiai berendezéseknek és nehézgépeknek. JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. ezeknek a nagy teljesítményű alkatrészeknek a gyártására specializálódott, biztosítva a megbízhatóságot az igényes ipari szektorokban.

Műszaki előírások

Az alábbi táblázat felvázolja a kovácsolt hüvelyek és szénacél hengerek általános specifikációit:

Közönséges anyagok kémiai összetétele

A megfelelő anyagminőség kiválasztása elengedhetetlen a szénacél hengerek teljesítményéhez. Az alábbiakban a kovácsolási folyamatunkban használt szabványos minőségek kémiai összetétele található:

Iparági tudás és műszaki betekintés

Kovácsolt hüvelyek kontra öntött hüvelyek: Miért előnyös a kovácsolás a hengereknél?

A szénacél hengerek gyártása során a kovácsolási eljárás egyértelmű előnyöket kínál az öntéssel szemben. A kovácsolás finomítja az acél szemcseszerkezetét, összehangolva a fém száláramlását az alkatrész formájával. Ez jelentős javulást eredményez az erőben és a fáradtságállóságban.

JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. kiforrott gyártási technológiákat használ annak biztosítására, hogy minden hüvely megfeleljen az olyan iparágak nagy szilárdsági követelményeinek, mint a kőolajipar és a hajógyártás.

Anyagválasztás: Teljesítménybeli különbségek az AISI 1045 és 4140 között

Az anyagválasztás meghatározza a kovácsolt hüvely tartósságát és alkalmazási körét.

• AISI 1020: Alacsony széntartalom, kiváló hegeszthetőség és szívósság. Ideális alacsony nyomású hidraulikus hengerekhez.
• AISI 1045: A magasabb széntartalom nagyobb szilárdságot és megmunkálhatóságot biztosít. Általában közepes méretű géphengerekhez használják.
• AISI 4140: Magas edzhetőségű króm-molibdén ötvözött acél. Alkalmas nagy teherbírású hidraulikus hengerekhez és nagynyomású berendezésekhez.

Hőkezelési és megmunkálási műszaki pontok

Az optimális teljesítmény elérése érdekében a Forged Sleeves szigorú hőkezelésen és precíziós megmunkáláson esik át.

Hőkezelési folyamatok

• Normalizálás: Finomítja a szemcseszerkezetet és kiküszöböli a kovácsolási feszültségeket.
• Edzés és temperálás: Optimális egyensúlyt biztosít a szívósság és a keménység között (tipikusan HB 220-280).
• Stressz oldás: Minimalizálja a torzítást a megmunkálás után.

Megmunkálási pontosság

• Belső furattűrés: H7 - H9
• Felületi érdesség: Ra 0,8μm - Ra 3,2μm
• Koaxialitás: ≤ 0,05 mm

Számos szabványos műhellyel és korszerű felszereléssel a JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. biztosítja ezeknek a paramétereknek a pontos ellenőrzését, és használatra kész alkatrészeket szállít az ügyfeleknek világszerte.

Ipari alkalmazások és forgatókönyvek

A kovácsolt hüvelyek alapvető alkotóelemként szolgálnak nagy nyomást és szerkezeti integritást igénylő környezetben.

Termékeinket széles körben használják az energia-, kőolaj-, vegyipar-, kohászat- és gépiparban. Együttműködési kapcsolatokat építettünk ki jól ismert vállalatokkal, köztük a Rich Reiterrel, bizonyítva, hogy képesek vagyunk megfelelni a globális szabványoknak.

GYIK

Mi a különbség a kovácsolt hüvely és a varrat nélküli hengerelt gyűrű között?

Bár mindkettő kovácsolt termék, a kovácsolt hüvely jellemzően egy meghatározott hosszúság-átmérő arányú hengeres alkatrészt jelent, amelyet gyakran önálló hengertestként vagy bélésként állítanak elő. A varrat nélküli hengerelt gyűrűt gyűrűs hengerművel állítják elő, elsősorban azért, hogy kör alakú formát hozzanak létre, amelyet azután hüvelyvé alakítanak. JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. fejlett kovácsolási technikákat alkalmaz, amelyek mindkettőre alkalmasak, biztosítva a varratmentes, nagy integritású szerkezeteket, amelyek ideálisak a nagynyomású alkalmazásokhoz.

Hogyan befolyásolja a hőkezelés a szénacél hengerek teljesítményét?

A hőkezelés kritikus a szénacél hengereknél. Az olyan eljárások, mint az edzés és a temperálás, jelentősen növelik az anyag folyáshatárát és szívósságát. Megfelelő hőkezelés nélkül a henger meghibásodhat nagy nyomás vagy ciklikus terhelés hatására. Létesítményünk kiforrott hőkezelési technológiát alkalmaz annak biztosítására, hogy minden kovácsolt hüvely elérje a szükséges mechanikai tulajdonságokat, például a ≥ 600 MPa szakítószilárdságot.

Milyen anyagok a legjobbak a nagynyomású hidraulikus hengerhüvelyekhez?

A nagynyomású hidraulikus alkalmazásokhoz az ötvözött acélok, mint pl AISI 4140 or 4340 általában előnyben részesítik az egyszerű szénacélokat, például az 1045-öt. A króm és molibdén hozzáadása a 4140-hez nagyobb edzhetőséget és szilárdságot biztosít, lehetővé téve, hogy a hüvely deformáció vagy meghibásodás nélkül ellenálljon a gyakran 31,5 MPa-t meghaladó belső nyomásoknak.

Tudsz egyedi méretet adni a kovácsolt hüvelyekhez?

Igen, a testreszabás szolgáltatásunk alapvető része. 100 mm-től 2000 mm-ig külső átmérőig és 6000 mm hosszúságig tudunk kovácsolt hüvelyeket gyártani. Támogatjuk az energiaipar, a petrolkémiai és a nehézgépipar egyedi követelményeit, betartva az olyan nemzetközi szabványokat, mint az ASTM, az ASME és a DIN.

Milyen vizsgálati módszereket alkalmaznak a kovácsolt hüvelyekhez?

A minőségellenőrzés szigorú. Ultrahangos vizsgálatot (UT) használunk a belső hibák, például repedések vagy zárványok kimutatására, a mágneses részecsketesztet (MT) pedig a felületi hibák észlelésére. Ezen kívül mechanikai tulajdonságvizsgálatokat (szakító, ütés, keménység) végeznek laboratóriumainkban, hogy megbizonyosodjanak arról, hogy az anyag megfelel a globális partnereink által megkövetelt szigorú előírásoknak.
