A rozsdamentes acél súlyának kiszámítása: képletek és referenciaadatok
Bármely rozsdamentes acél alkatrész tömege megegyezik a térfogatának és a sűrűség szorzatával. A rozsdamentes acél sűrűsége fokozatonként kissé eltér, de a tervezés és a beszerzés során alkalmazott szabványos munkaérték igen 7,93 g/cm³ (7930 kg/m³) a leggyakoribb ausztenites minőségekhez (304, 316, 316L). A ferrites és martenzites minőségek kis mértékben alacsonyabbak, 7,70–7,80 g/cm³.
Az alapképlet a következő:
Súly (kg) = térfogat (m³) × sűrűség (kg/m³)
A leggyakoribb termékformák esetében a térfogati képlet a következőképpen egyszerűsödik:
Kerek rúd / tömör tengely
Súly (kg) = (D² × 0,00617) × L
Ahol D = átmérő mm-ben, L = hossz méterben. A 0,00617 konstans magában foglalja a π/4-et és a 7930 kg/m³ sűrűséget, előre skálázva, hogy közvetlenül elfogadja a mm átmérőt és méteres hosszt. Példa: egy 60 mm átmérőjű × 2 m 304-es rozsdamentes rúd súlya 60² × 0,00617 × 2 = 44,4 kg .
Lapos bár / tányér
Súly (kg) = SZ × T × M × 0,00793
Ahol W = szélesség mm-ben, T = vastagság mm-ben, L = hosszúság méterben. Példa: egy 150 mm × 10 mm-es lemez, 3 m hosszú, súlya 150 × 10 × 3 × 0,00793 = 35,7 kg .
Üreges cső / cső
Súly (kg) = (OD − WT) × WT × 0,02466 × L
Ahol OD = külső átmérő mm-ben, WT = falvastagság mm-ben, L = hossz méterben. Ez az ütemterv szerinti rozsdamentes csövek beszerzéséhez használt szabványos képlet.
Rozsdamentes acél súlya minőség és termékforma szerint: Referencia táblázat
Egy megbízható rozsdamentes acél tömegszámítógépnek figyelembe kell vennie a minőségek közötti sűrűségkülönbségeket. Az alábbi táblázat a sűrűségértékeket és a tipikus méterenkénti tömegadatokat tartalmazza a közös átmérőjű kerek rudak esetében, lefedve a műszaki projektekben leggyakrabban meghatározott minőségeket.
| évfolyam | Írja be | Sűrűség (g/cm³) | Ø40 mm bár (kg/m) | Ø80 mm bár (kg/m) | Ø120 mm bár (kg/m) |
|---|---|---|---|---|---|
| 304 / 304L | Ausztenites | 7.93 | 9.87 | 39.48 | 88.82 |
| 316 / 316L | Ausztenites | 7.98 | 9.93 | 39.74 | 89.41 |
| 321 | Ausztenites | 7.90 | 9.83 | 39.32 | 88.47 |
| 410/420 | Martenzites | 7.75 | 9.64 | 38.56 | 86.76 |
| 430 | Ferrites | 7.70 | 9.58 | 38.32 | 86.21 |
| 17-4 PH (630) | Csapadék-keményedés | 7.78 | 9.68 | 38.72 | 87.12 |
Beszerzési és szállítási célból mindig adja meg a 3-5%-os túltolerancia ráhagyás a számított tömegekre, hogy figyelembe vegyék a malom átmérő és hossz tűréshatárát (az ASTM A484 és EN 10060 szabványoknak megfelelően a körrúdra). Az egyedi kovácsolt alkatrészek súlybecslést igényelnek mérnöki rajzokból, nem pedig szabványos táblázatokból.
Mit jelent az „acélból kovácsolt” szó, és miért számít ez a mérnöki alkatrészek szempontjából?
A kovácsolt acél – amelyet emelt hőmérsékleten nyomóerővel alakítanak ki, nem pedig formába öntve – alapvetően eltérő belső szerkezetet fejleszt ki, mint az öntött vagy a rúdból megmunkált alternatívák. A kovácsolás összehangolja a szemcseáramlást a kész alkatrész formájával, kiküszöbölve az öntött acél véletlenszerű kristályorientációját és a rúdanyagon átívelő megmunkálás által hagyott hirtelen szemcsehatárokat.
A kovácsolt acél mechanikai előnyei az öntött vagy megmunkált ekvivalensekkel szemben jól dokumentáltak:
- Nagyobb ütésállóság — A kovácsolt acél alkatrészek Charpy ütési értékei jellemzően 20-40%-kal magasabb mint az azonos névleges összetételű öntött ekvivalensek, mert a kovácsolás megbontja az öntvény porozitását és szegregációját.
- Jobb fáradtságállóság — Az orientált szemcseáramlás csökkenti a feszültségkoncentrációt a felszín alatti hibahelyeken. A kovácsolt tengelyek és karimák kifáradási élettartamot mutatnak 2-3× hosszabb mint az öntvények ciklikus terhelésű alkalmazásokban.
- Feszesebb méretkonzisztencia — A préskovácsolás nagyobb tűrésekkel rendelkezik, mint a homoköntés, csökkentve a durva megmunkálási alapanyagot és a feldolgozási költségeket.
- Nincs belső porozitás vagy zsugorodási üreg — Az öntvények tartós kockázata, amely nyomás vagy lökésterhelés hatására katasztrofális meghibásodást okozhat.
Ezek az előnyök a kovácsolt acélt a nagy következményű alkalmazások kötelező specifikációjává teszik: nyomástartó edénykarimák (ASTM A182), forgattyús tengelyek, fogaskerekek nyersdarabjai, szeleptestek és forgó tengelyek a turbógépekben.

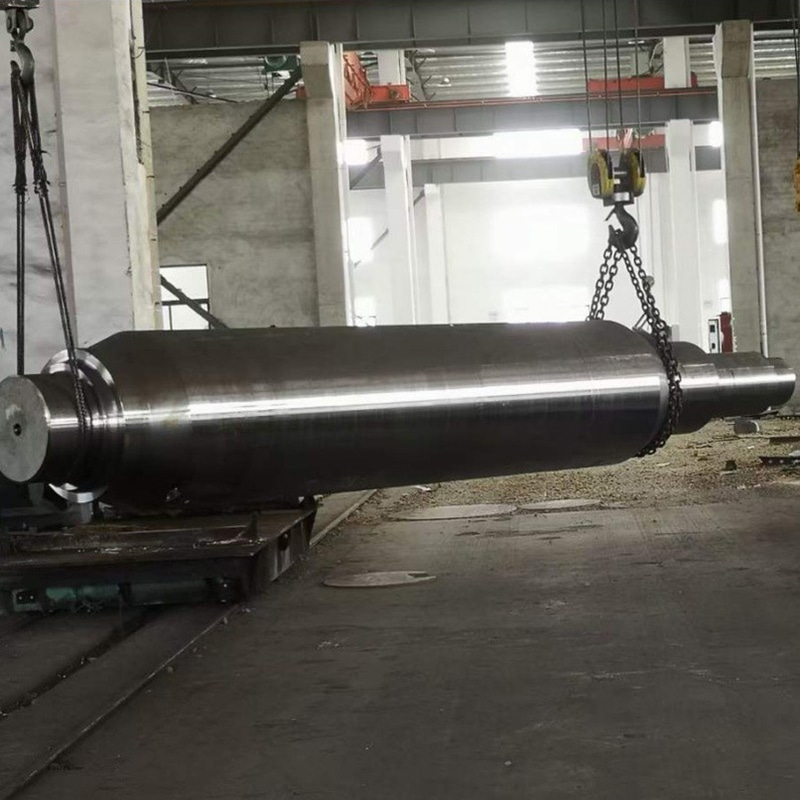

Kovácsolt acél tengelyek : fokozatok, folyamatok és alkalmazási követelmények
A kovácsolt acél tengelyt acél tuskó nyitott vagy zárt sajtolású kovácsolásával állítják elő, majd ezt követi a szabályozott hűtés vagy hőkezelés a szükséges mechanikai tulajdonságok kialakítása érdekében, majd precíziós megmunkálás a végső méretig. Az acélminőség és a kovácsolási eljárás kiválasztása a szolgáltatási környezettől függ.
Általános acélminőségek kovácsolt tengelyekhez
- Szénacél (AISI 1045, 1060) — A standard választás általános ipari aknákhoz. Az 1045 jó egyensúlyt biztosít a szakítószilárdság (~620 MPa lágyított, 850 MPa-ig hűtött és temperált) és a megmunkálhatóság alacsony költséggel. Szivattyútengelyekben, szállítószalag-hajtásokban és általános gépekben használják.
- Ötvözött acél (4140, 4340) — Króm-molibdén és nikkel-króm-molibdén minőségek nagy teljesítményű tengelyekhez. 4340 eléri a szakítószilárdságot 1000–1400 MPa hőkezelés után, kiváló szívóssággal. Alapfelszereltség a repülőgép-futóműben, a nagy préstengelyekben és a tengeri meghajtásban.
- Rozsdamentes acél (316, 17-4 PH, 410) — Ha a tengely korrozív közegben működik (tengervíz, vegyszerek, élelmiszer-feldolgozás). A 17-4 PH kovácsolt tengelyek szakítószilárdságát érik el 930–1310 MPa állapottól függően (H900-tól H1150-ig), a korrózióállóságot a nagy szilárdsággal kombinálva. A 316 kovácsolt tengelyek előnyösek az agresszív folyadékokat kezelő centrifugálszivattyúkhoz.
- Szerszámacél (H13, D2) – Extrém kopásnak kitett vagy magas hőmérsékleten üzemelő tengelyekhez és orsókhoz, például forró extrudáló présekben és fröccsöntő berendezésekben.
Nyílt sajtoló vs. zárt sajtolású kovácsolás tengelyekhez
Nyitott szerszámos kovácsolás (más néven szabad kovácsolás vagy kovácskovácsolás) lapos vagy egyszerű profilú szerszámokat használ, amelyek nem zárják be teljesen a tuskót. A kezelő ismételten áthelyezi és elforgatja a tuskót egy hidraulikus prés vagy kalapács alatt, hogy fokozatosan formálja azt. Ez az eljárás szabványos a nagy tengelyeknél – 150 mm feletti átmérőknél és akár több méteres hosszúságnál –, ahol a zárt szerszámmal végzett szerszámköltségek túl magasak lennének. A nyitott kovácsolt tengelyek kiváló szemcsefinomítással rendelkeznek az egész keresztmetszetben, de több megmunkálást igényelnek a végső méretek eléréséhez.
Zárt szerszámos kovácsolás illeszkedő szerszámkészleteket használ, amelyek egyetlen vagy néhány mozdulattal határozzák meg a hálóhoz közeli alakzatot. Gazdaságos a nagy mennyiségben gyártott közepes méretű tengelyekhez – lépcsős tengelyekhez, karimás tengelyekhez és szárnyas tengelyekhez autóipari és mezőgazdasági alkalmazásokhoz. A szerszámozási költségek (5000–50 000 USD per matricakészlet bonyolultságtól függően) 500–50 000 alkatrész gyártási sorozata alatt amortizálódnak.
Kovácsolt tengelyek minőségi szabványai és ellenőrzése
A kritikus kovácsolt acél tengelyeket kiszállítás előtt a következő vizsgálati módszerek kombinációjának kell alávetni:
- Ultrahangos vizsgálat (UT) — Érzékeli a belső hibákat (kovácsolási körök, maradék porozitás, elválasztó sávok). Az ASTM A388 szerint egy meghatározott átmérőjű küszöbérték felett nyomást tartalmazó és forgó alkatrészekhez szükséges.
- Mágneses részecskevizsgálat (MPI) — Felületi és felületközeli repedések kimutatása ferromágneses acéloknál. Szabvány a fogaskerekes nyílásokhoz és a tengelydarabokhoz.
- Mechanikai vizsgálat (szakító, keménység, Charpy ütés) — Az ASTM A370 szerint kovácsolt meghosszabbításokból vagy külön kovácsolt reprezentatív darabokból kivágott tesztszelvényeken hajtják végre.
- A kémiai összetétel ellenőrzése — A hőösszetétel OES spektrométeres elemzése a meghatározott minőségi határértékek függvényében. Az EN 10204 3.1 vagy 3.2 szerinti anyagvizsgálati tanúsítványok (MTC / Mill Cert) a kritikus alkalmazások szabványos szállítmányai.
Kovácsolt rozsdamentes acél tengelyek súlybecslése: gyakorlati megközelítés
A kovácsolt rozsdamentes acél tengely súlyának becsléséhez a végső megmunkálás előtt két olyan tényezőt kell figyelembe venni, amelyek nem vonatkoznak a szabványos rúdanyagra: a kovácsolási ráhagyás és a durva megmunkálási anyag.
Egy tipikus rozsdamentes acél súlykalkulátor A kovácsolt tengely a következő lépéseken keresztül működik:
- Számítsa ki a kész alkatrész térfogatát a mérnöki rajzból, a tengelyt hengersorként kezelve (átmérőlépésenként egyet), és összegezve azok térfogatát.
- Adjon hozzá megmunkálási ráhagyást — Jellemzően 5-15 mm per arc nyitott kovácsoláson, ill 2-6 mm per arc zárt-kivágáson. Adja hozzá ezt minden átmérő- és hosszmérethez, mielőtt kiszámítja a kovácsolás térfogatát.
- Alkalmazzon vaku- és léptékvesztési tényezőt — Zárt szerszámos kovácsoláshoz adjuk hozzá 10-20% a nettó kovácstömeghez, hogy megbecsülje a szükséges tuskósúlyt (figyelembe veszi a vágási veszteséget és a léptéket). Nyitott szerszám esetén a tényező az 5-12% .
- Szorozzuk meg a fokozat sűrűségével — Használja a megfelelő sűrűséget a fenti táblázatból (pl. 7,98 g/cm³ a 316 rozsdamentes acél esetében).
Kidolgozott példa: egy 316-os rozsdamentes acél kovácsolt tengelyhez, amelynek kész térfogata 2800 cm³, zárt kovácsolásból megmunkálva 8 mm-es felületi ráhagyással és 15%-os tuskótényezővel, körülbelül egy kezdő tuskó szükséges. 3700 cm³ × 7,98 g/cm³ = 29,5 kg , szemben a kész tengely körülbelül 22,3 kg-os tömegével. A különbség – a vásárlás-repülés arány – kulcsfontosságú költségtényező a rozsdamentes tengelyek beszerzésében, és ezért a kereskedelemben előnyben részesítik a hálószerű kovácsolást a túlméretezett rúdból történő megmunkálással szemben a nagyobb alkatrészek esetében.
