Acélkovácsolási útmutató: szénacél, rozsdamentes minőségek és szerszámgyártás

Az acél kovácsolása: az eljárás, a hőmérséklet és az anyag alapjai

Az acélkovácsolás egy olyan gyártási folyamat, amelyben a felhevített acélt nyomóerő hatására alakítják – akár kalapálással, préseléssel vagy hengerléssel –, hogy az öntött vagy megmunkált egyenértékű anyagokhoz képest jobb mechanikai tulajdonságokkal rendelkező alkatrészeket állítsanak elő. A kovácsolási eljárás az acél belső szemcseszerkezetét a kész alkatrész kontúrjai mentén igazítja, ami fokozott szakítószilárdságot, fáradtságállóságot és ütésállóságot eredményez, amelyet önmagában öntéssel nem lehet megismételni.

Acél kovácsolási hőmérséklet az egyik legkritikusabb folyamatváltozó. A legtöbb szén- és ötvözött acél kovácsolt 1100–1250 °C (2010–2280 °F) — az átkristályosodási küszöb felett, ahol a fém elég képlékeny ahhoz, hogy nyomás alatt repedés nélkül áramoljon. A rozsdamentes acélok általában valamivel alacsonyabb kovácsolási hőmérsékletet igényelnek 950-1150 °C , magasabb ötvözettartalmuk és csökkent hővezető képességük miatt. A minimális hőmérséklet alatti kovácsolás belső feszültséget és felületi repedést okoz; a maximum túllépése szemnövekedést okoz, ami gyengíti a végső részt.

A kovácsolási sorrend következetes mintát követ, függetlenül az alkatrész geometriájától: a tuskót kovácsolási hőmérsékletre hevítik egy kemencében, gyorsan továbbítják a szerszámhoz vagy üllőhöz, erő hatására formálják, miközben a hőmérsékletet a munkatartományon belül tartják, majd ellenőrzött körülmények között lehűtik – léghűtés, normalizálás vagy hűtés az ötvözettől és a szükséges mechanikai tulajdonságoktól függően.

A kovácsolás során az acél két fő kategóriáját használják: szénacél , működőképessége és költséghatékonysága miatt értékelik, és rozsdamentes acél , ahol a szerkezeti szilárdság mellett korrózióállóság, magas hőmérsékleti teljesítmény vagy higiénikus felületkezelés szükséges.

Kovácsolt acél és öntött acél: Főbb különbségek a szerkezetben és a teljesítményben

A kovácsolt acél és az öntött acél megkülönböztetés jelentős mértékben számít a tervezési és beszerzési döntéseknél. Mindkét folyamat ugyanabból a nyersanyagból indul ki, de az így létrejövő mikrostruktúra – és így a mechanikai tulajdonságok – olyan módokon különböznek, amelyek közvetlenül befolyásolják az alkatrész teljesítményét és élettartamát.

Öntött acél úgy állítják elő, hogy olvadt fémet öntőformába öntenek, és hagyják megszilárdulni. A hűtési folyamat véletlenszerűen orientált szemcseszerkezetet hoz létre, amely belső porozitást, zsugorodási üregeket és dendrites szegregációt okozhat – mikroszkopikus inkonzisztenciák, amelyek terhelés alatti feszültségkoncentrációs pontokat hoznak létre. Az öntött alkatrészek olyan összetett geometriákat érhetnek el, amelyekre a kovácsolás nem képes, így az öntést előnyben részesítik a nagy házak, szeleptestek és bonyolult formák esetében, ahol az irányított terhelés nem elsődleges szempont.

Kovácsolt acél megszünteti ezen belső hibák nagy részét. A kovácsolás során kifejtett nyomóerő lezárja a tuskó üregeit, és az alkatrész feszültségvonalai mentén irányítja a szemcseáramlást. Az eredmény egy komponens 15-25%-kal nagyobb szakítószilárdság , lényegesen jobb kifáradási élettartam és jobb ütésállóság, mint ugyanazon ötvözet egyenértékű öntött alkatrésze. Ezért a kovácsolt acél szabvány a tengelyeknél, fogaskerekeknél, összekötő rudaknál, szerkezeti rögzítőknél és ciklikus vagy ütési terhelésnek kitett alkatrészeknél.

Szénacél kovácsolás: anyagok, széntartalom és keménység

A szén az acél elsődleges ötvözőeleme, és a keménységet, szilárdságot és hegeszthetőséget szabályozó domináns változó. A kovácsolási alkalmazásoknál szén kovácsolt acél széntartalom szerint három gyakorlati osztályba sorolható:

• Alacsony széntartalmú acél (0,05% – 0,30% C): Kovácsolási hőmérsékleten kiválóan alakítható, kész állapotban kiváló szívósság, de korlátozott keménységi potenciál. Olyan szerkezeti elemekhez, tengelyekhez és karimákhoz használják, ahol a szívósság meghaladja a keménységi követelményeket.
• Közepes szénacél (0,30% – 0,60% C): A legszélesebb körben használt termékcsalád az ipari kovácsolásban. Jól reagál a hőkezelésre, elérve a szakítószilárdság (általában 600-900 MPa) és a hajlékonyság egyensúlyát. Általában tengelyekhez, főtengelyekhez, fogaskerekekhez és hajtórudakhoz írják elő.
• Magas széntartalmú acél (0,60% – 1,00% C): Maximális keménységi potenciál az oltás és temperálás után, de csökkent a szívósság és a hegeszthetőség. Rugókhoz, sínelemekhez, vágóélekhez és kopásálló alkalmazásokhoz használják.

Szén hozzáadása az acélhoz A primer acélgyártás során – akár az alapvető oxigénkemencés (BOF) vagy az elektromos ívkemencés (EAF) folyamaton keresztül – a töltőanyag széntartalmának szabályozásával és szénadalékokkal (koksz- vagy grafitelektródákkal) történő finomítás során történő beállításával történik. Miután az acélt tuskóba öntik, a széntartalom rögzítésre kerül; szenet nem lehet értelmesen hozzáadni a későbbi kovácsolási műveletek során. A felületi karburálás (tokedzés) növelheti a felületi széntartalmat a kovácsolás után, de ez hőkezelési eljárás, nem pedig az ömlesztett anyag összetételének megváltoztatása.

Acél keménység (HRC) - a Rockwell C skálán mérve - közvetlenül összefügg a széntartalommal és a hőkezeléssel. Az izzított közepes szénacél jellemzően mér 15-25 HRC . Kioltás és temperálás után ugyanaz az acél érhető el 40-55 HRC a szelvény vastagságától és a kioltási sebességtől függően. A kopásállóságra optimalizált szerszámacél kovácsolások gyakran céloznak 58-65 HRC kész állapotban.

Rozsdamentes acél minőségek kovácsoláshoz: 410, 416 és 420

A martenzites rozsdamentes acélok – különösen a 400-as sorozat – a kovácsolás során használt domináns rozsdamentes ötvözetek. Egyesítik a jelentős korrózióállóságot a magas keménységi szintig hőkezelhető képességgel, így alkalmasak a szerkezeti, mechanikai és szerszámozási alkalmazások széles skálájára.

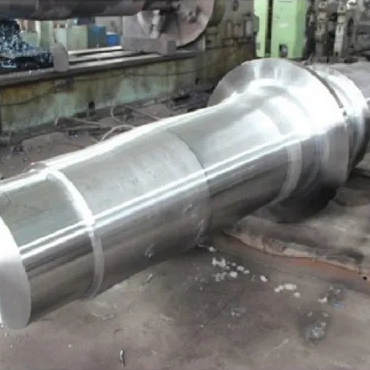

410 rozsdamentes acél a martenzites család alapja, körülbelül 11,5-13,5% krómot és 0,15% maximális szenet tartalmaz. Mérsékelt korrózióállóságot, jó mechanikai szilárdságot és kiváló kovácsolhatóságot kínál. 410 rozsdamentes acél round bar széles körben gyártják tengelyekhez, kötőelemekhez, szelepszárokhoz és szivattyúalkatrészekhez. Lágyított állapotban a 410 könnyen megmunkálható; Edzés és megeresztés után 700-1000 MPa szakítószilárdságot és 25-35 HRC keménységi értékeket ér el a temperálás hőmérsékletétől függően.

416 rozsdamentes acél a 410 szabadon megmunkálható változata, hozzáadott ként (minimum 0,15%), hogy a megmunkálhatóság akár 85%-kal is javuljon a 410-hez képest. 416 rozsdamentes acél material properties egyébként hasonlóak a 410-hez, de a kén hozzáadása kismértékben csökkenti a korrózióállóságot és a keresztirányú alakíthatóságot – így a 416 az előnyben részesített választás, ha nagy mennyiségű CNC eszterga- vagy csavargépgyártás követi a kovácsolást, nem pedig a maximális korróziós teljesítményt igénylő alkalmazásokhoz.

420 rozsdamentes acél magasabb szenet tartalmaz (0,15% minimum, jellemzően 0,26-0,40%), mint a 410, ami jelentősen megnöveli a hőkezelés utáni keménységi potenciált. 420 rozsdamentes acél plate és a rudat ott használják, ahol a kopásállóságnak, az éltartásnak és a mérsékelt korrózióállóságnak együtt kell léteznie – evőeszközök, sebészeti műszerek, formák és műanyag fröccsöntő szerszámok az elsődleges alkalmazások. Teljesen edzett 420 ér 50-55 HRC , így az egyik legkeményebb rozsdamentes minőség, amely szabványos gyártási formában elérhető.

Rozsdamentes acél alapanyag formák: tengelyek, kerek rudak és blokkok

A rozsdamentes acélt számos szabványos készletformában szállítják, amelyek kiindulási anyagként szolgálnak kovácsoláshoz, megmunkáláshoz vagy közvetlen gyártáshoz. Az űrlapok közötti különbségek megértése segít a mérnököknek és a beszerzési csapatoknak hatékonyan meghatározni a megfelelő anyagot.

Rozsdamentes acél tengelyek precíziós köszörülésű körrúd termékek, amelyeket szűk átmérőtűréssel (jellemzően h6 vagy h9 tűrésosztály) szállítanak, felületi minőséggel és egyenességgel optimalizálva, forgó szerelvényekben, lineáris mozgásrendszerekben és meghajtó alkalmazásokban való közvetlen felhasználásra. A melegen hengerelt rúddal ellentétben a precíziós tengelykészlet nem igényel további esztergálást a csapágy illeszkedési méreteinek eléréséhez.

Rozsdamentes acél kerek rúd (melegen hengerelt vagy hidegen húzott) a szabványos alapanyag a kovácsolási műveletekhez és a megmunkált alkatrészekhez. A hidegen húzott rúd szűkebb mérettűrést és jobb felületminőséget biztosít, mint a melegen hengerelt; A melegen hengerelt rúd gazdaságosabb nagy átmérőjű és kovácsolható tuskó esetén, ahol a felületet a későbbi műveletek során eltávolítják.

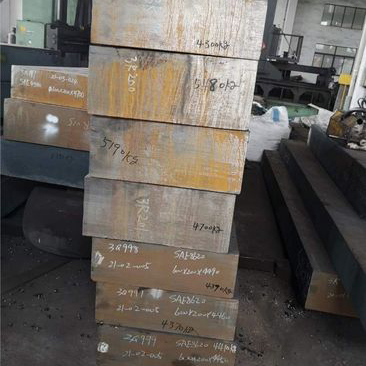

Rozsdamentes acél blokkok — a méretaránytól függően lapos rúdnak, lemeznek vagy tuskónak is nevezhető — készletet biztosít formalapokhoz, szerszámbetétekhez, szerkezeti konzolokhoz és nagy megmunkált alkatrészekhez. A rozsdamentes acél blokk A 420 vagy 17-4 PH fokozatot általában a műanyag fröccsöntő magokhoz és üregekhez írják elő, ahol egyidejűleg szükséges a korrózióállóság a hűtővízzel való érintkezéstől és a polírozhatóság az optikai minőségű felületkezelésig. Blokk rozsdamentes acél A 304 vagy 316 minőség élelmiszer-feldolgozó berendezéseket, gyógyszeripari gépeket és tengeri szerkezeti alkalmazásokat szolgál ki, ahol a hegeszthetőség és a higiénia az elsődleges kiválasztási kritérium.

Zárt szerszámos kovácsolás és szerszámgyártás forró acélkovácsoláshoz

Zárt szerszámkovácsolás – más néven nyomószerszámos kovácsolás – a háló alakú vagy hálóhoz közeli acél alkatrészek mennyiségi gyártásának domináns folyamata. A fűtött tuskó két szerszám közé kerül, amelyek a kész alkatrész alakjában megmunkált üreget tartalmaznak. Ahogy a szerszámok prés- vagy kalapácserő hatására bezáródnak, az acél áramlik, hogy teljesen kitöltse az üreget, pontos méretű alkatrészt hozva létre, amely a nyitott szerszám alternatíváihoz képest kiváló felületi minőséggel és egyenletes szemcseáramlással rendelkezik az egész keresztmetszetben.

A zárt szerszámos kovácsolás számos előnnyel rendelkezik a gyártási alkatrészek nyitott sajtolókovácsolásához képest: szűkebb mérettűrések (jellemzően ±0,5-±1,5 mm az alkatrész méretétől függően), csökkentett anyagpazarlás a szabályozott lobbanásképződés révén, valamint megismételhetőség nagy gyártási sorozatok során, minimális kezelői variáció mellett.

A sajtolószerszámok gyártása melegacél kovácsolásához maga is egy precíziós mérnöki tudományág. A kovácsolószerszámoknak ellenállniuk kell az extrém termomechanikai ciklusoknak – a forró tuskókkal való érintkezésből adódó ismételt melegítésnek és a préselési ciklus alatti lehűlésnek –, miközben meg kell őrizni a méretstabilitást több ezer tonnát is elérő terhelés mellett. A sajtolószerszámokat ehhez a szolgáltatáshoz választják ki melegmunkaszerszám-acél minőségek , elsősorban:

• H13 (AISI): A most widely used hot work tool steel for forging dies. Contains 5% chromium, 1.5% molybdenum, and 1% vanadium, providing excellent hot hardness retention, thermal fatigue resistance, and toughness at elevated temperature. Typically hardened to 44 to 50 HRC for forging die applications.
• H11: Hasonló a H13-hoz, de alacsonyabb vanádium tartalommal, közepes keménység mellett valamivel nagyobb szívósságot kínál. Ott használatos, ahol a hősokk okozta szerszámrepedés az elsődleges meghibásodási mód.
• H21: A magasabb volfrámtartalom kiváló forró keménységet biztosít extrém hőmérsékleti alkalmazásokhoz, például sárgaréz- és rézkovácsoláshoz használt szerszámokhoz, ahol a tuskó hőmérséklete megközelíti az acélkovácsolásét.

A szerszámüregeket CNC marással és EDM-mel (elektromos kisülési megmunkálás) megmunkálják a kívánt geometria és felületi minőség elérése érdekében, majd az üzembe helyezés előtt hőkezelik, csiszolják és polírozzák. A nagy volumenű acélkovácsolási műveleteknél a szerszám élettartama tól 5000-50000 alkatrész az alkatrészgeometriától, a kovácsolási hőmérséklettől, a tuskó anyagától és a kenési gyakorlattól függően – a szerszám-felújítással újra megmunkálással és újraedzéssel, ami jelentősen meghosszabbítja a teljes élettartamot a kezdeti futáson túl.

Szerszámacél kovácsolás: jellemzők és alkalmazások

Szerszámacél kovácsolás ötvözi a szerszámacélok magas ötvözettartalmát – amely keménységet, kopásállóságot és melegszilárdságot biztosít – azzal a szemcsefinomultsággal és szerkezeti integritással, amelyet csak a kovácsolási eljárás biztosít. Az eredmény olyan szerszám- és kopóalkatrészek, amelyek felülmúlják az öntött vagy megmunkált egyenértékű teljesítményt igényes üzemi körülmények között.

A key a szerszámacél jellemzői amelyek alkalmassá teszik kovácsolt alkatrészekhez:

• Magas széntartalom (0,5-2,3%): Biztosítja a karbidképzéshez és a hőkezelés során a martenzites keményedéshez rendelkezésre álló szenet.
• Jelentős ötvözet-kiegészítések: A króm, molibdén, vanádium, wolfram és kobalt különféle kombinációiban a kopásállóságot, a melegkeménységet, a szívósságot és a méretstabilitást az egyes szerszámalkalmazásokhoz igazítják.
• Válasz a hőkezelésre: A szerszámacélokat precíz edzési és megeresztési ciklusokhoz tervezték, amelyek specifikus keménység és szívósság kombinációkat eredményeznek. A kovácsolt szerszámacél egyenletesebb hőkezelési reakciót ér el, mint az öntött ekvivalensek a csökkentett szegregáció miatt.
• Keményfém eloszlás: A kovácsolás felbontja a megszilárdulás során keletkező keményfém hálózatokat, így a karbidok egyenletesebben oszlanak el a mátrixban. Ez javítja a szívósságot a kopásállóság feláldozása nélkül – ez kritikus előny az ütési terhelésnek kitett matricák, lyukasztók és vágószerszámok esetében.

A kovácsolt szerszámacél gyakori alkalmazásai közé tartoznak a hidegen megmunkált szerszámok és lyukasztók (D2, A2 fokozatok), a melegen megmunkált kovácsoló- és fröccsöntő szerszámok (H13, H11), a nagy sebességű vágószerszámok (M2, M4) és a műanyag formázó szerszámok (P20, 420 rozsdamentes). A kovácsolási eljárás és a szerszámacél-kémia kombinációja minden esetben olyan alkatrészt hoz létre, amely olyan üzemi feltételekre képes, amelyeknek sem az öntvény, sem a szabványos acél nem tud megfelelni.
